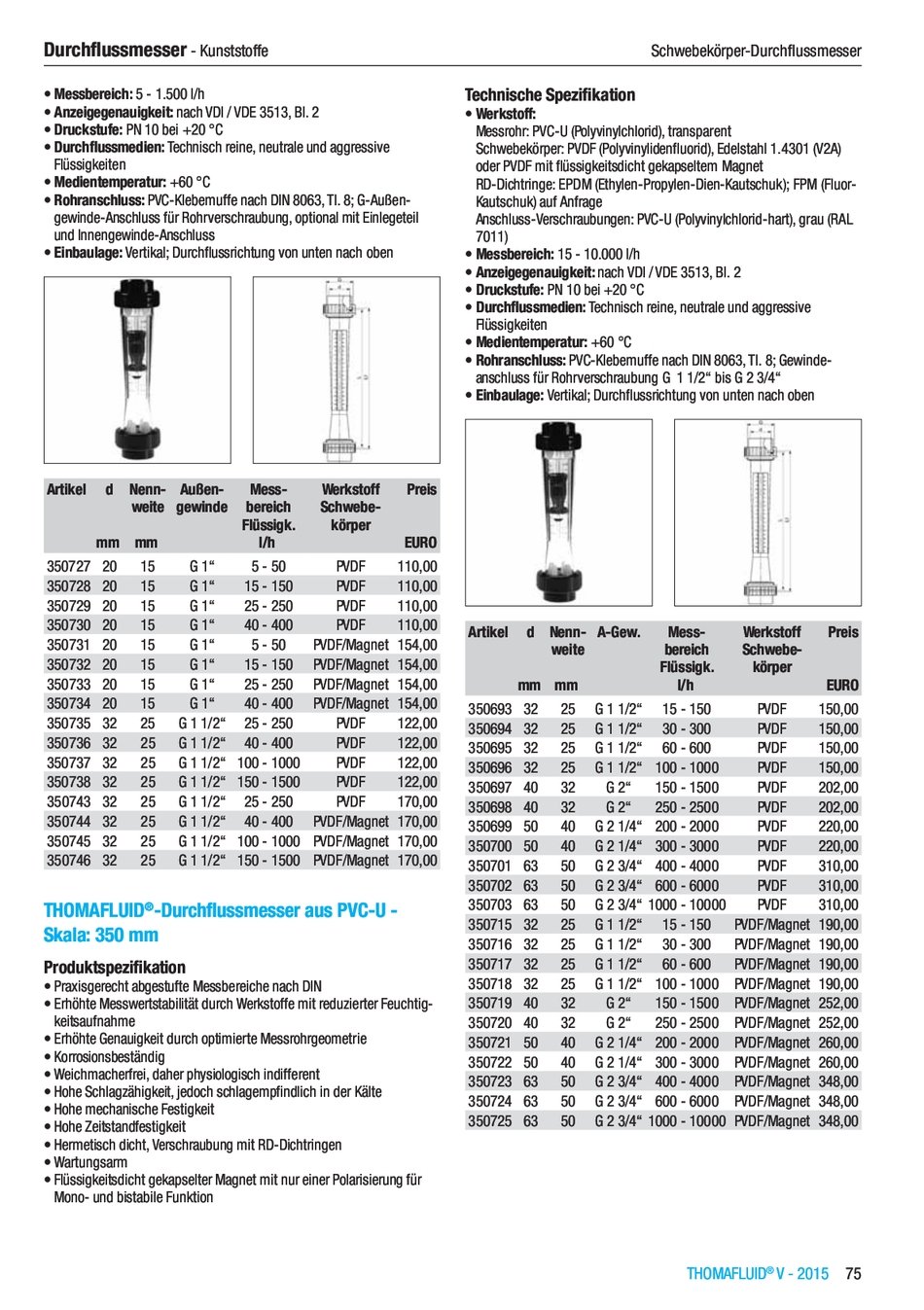

THOMAFLUID® V - 2015 75 Durchflussmesser - Kunststoffe Schwebekörper-Durchflussmesser • Messbereich: 5 - 1.500 l/h • Anzeigegenauigkeit: nach VDI / VDE 3513, Bl.
2 • Druckstufe: PN 10 bei +20 °C • Durchflussmedien: Technisch reine, neutrale und aggressive Flüssigkeiten • Medientemperatur: +60 °C • Rohranschluss: PVC-Klebemuffe nach DIN 8063, TI.
8 G-Außen- gewinde-Anschluss für Rohrverschraubung, optional mit Einlegeteil und Innengewinde-Anschluss • Einbaulage: Vertikal Durchflussrichtung von unten nach oben Artikel d Nenn- weite Außen- gewinde Mess- bereich Flüssigk.
Werkstoff Schwebe- körper Preis mm mm l/h EURO 350727 20 15 G 1“ 5 - 50 PVDF 110,00 350728 20 15 G 1“ 15 - 150 PVDF 110,00 350729 20 15 G 1“ 25 - 250 PVDF 110,00 350730 20 15 G 1“ 40 - 400 PVDF 110,00 350731 20 15 G 1“ 5 - 50 PVDF/Magnet 154,00 350732 20 15 G 1“ 15 - 150 PVDF/Magnet 154,00 350733 20 15 G 1“ 25 - 250 PVDF/Magnet 154,00 350734 20 15 G 1“ 40 - 400 PVDF/Magnet 154,00 350735 32 25 G 1 1/2“ 25 - 250 PVDF 122,00 350736 32 25 G 1 1/2“ 40 - 400 PVDF 122,00 350737 32 25 G 1 1/2“ 100 - 1000 PVDF 122,00 350738 32 25 G 1 1/2“ 150 - 1500 PVDF 122,00 350743 32 25 G 1 1/2“ 25 - 250 PVDF 170,00 350744 32 25 G 1 1/2“ 40 - 400 PVDF/Magnet 170,00 350745 32 25 G 1 1/2“ 100 - 1000 PVDF/Magnet 170,00 350746 32 25 G 1 1/2“ 150 - 1500 PVDF/Magnet 170,00 THOMAFLUID®-Durchflussmesser aus PVC-U - Skala: 350 mm Produktspezifikation • Praxisgerecht abgestufte Messbereiche nach DIN • Erhöhte Messwertstabilität durch Werkstoffe mit reduzierter Feuchtig- keitsaufnahme • Erhöhte Genauigkeit durch optimierte Messrohrgeometrie • Korrosionsbeständig • Weichmacherfrei, daher physiologisch indifferent • Hohe Schlagzähigkeit, jedoch schlagempfindlich in der Kälte • Hohe mechanische Festigkeit • Hohe Zeitstandfestigkeit • Hermetisch dicht, Verschraubung mit RD-Dichtringen • Wartungsarm • Flüssigkeitsdicht gekapselter Magnet mit nur einer Polarisierung für Mono- und bistabile Funktion Technische Spezifikation • Werkstoff: Messrohr: PVC-U (Polyvinylchlorid), transparent Schwebekörper: PVDF (Polyvinylidenfluorid), Edelstahl 1.4301 (V2A) oder PVDF mit flüssigkeitsdicht gekapseltem Magnet RD-Dichtringe: EPDM (Ethylen-Propylen-Dien-Kautschuk) FPM (Fluor- Kautschuk) auf Anfrage Anschluss-Verschraubungen: PVC-U (Polyvinylchlorid-hart), grau (RAL 7011) • Messbereich: 15 - 10.000 l/h • Anzeigegenauigkeit: nach VDI / VDE 3513, Bl.
2 • Druckstufe: PN 10 bei +20 °C • Durchflussmedien: Technisch reine, neutrale und aggressive Flüssigkeiten • Medientemperatur: +60 °C • Rohranschluss: PVC-Klebemuffe nach DIN 8063, TI.
8 Gewinde- anschluss für Rohrverschraubung G 1 1/2“ bis G 2 3/4“ • Einbaulage: Vertikal Durchflussrichtung von unten nach oben Artikel d Nenn- weite A-Gew.
Mess- bereich Flüssigk.
Werkstoff Schwebe- körper Preis mm mm l/h EURO 350693 32 25 G 1 1/2“ 15 - 150 PVDF 150,00 350694 32 25 G 1 1/2“ 30 - 300 PVDF 150,00 350695 32 25 G 1 1/2“ 60 - 600 PVDF 150,00 350696 32 25 G 1 1/2“ 100 - 1000 PVDF 150,00 350697 40 32 G 2“ 150 - 1500 PVDF 202,00 350698 40 32 G 2“ 250 - 2500 PVDF 202,00 350699 50 40 G 2 1/4“ 200 - 2000 PVDF 220,00 350700 50 40 G 2 1/4“ 300 - 3000 PVDF 220,00 350701 63 50 G 2 3/4“ 400 - 4000 PVDF 310,00 350702 63 50 G 2 3/4“ 600 - 6000 PVDF 310,00 350703 63 50 G 2 3/4“ 1000 - 10000 PVDF 310,00 350715 32 25 G 1 1/2“ 15 - 150 PVDF/Magnet 190,00 350716 32 25 G 1 1/2“ 30 - 300 PVDF/Magnet 190,00 350717 32 25 G 1 1/2“ 60 - 600 PVDF/Magnet 190,00 350718 32 25 G 1 1/2“ 100 - 1000 PVDF/Magnet 190,00 350719 40 32 G 2“ 150 - 1500 PVDF/Magnet 252,00 350720 40 32 G 2“ 250 - 2500 PVDF/Magnet 252,00 350721 50 40 G 2 1/4“ 200 - 2000 PVDF/Magnet 260,00 350722 50 40 G 2 1/4“ 300 - 3000 PVDF/Magnet 260,00 350723 63 50 G 2 3/4“ 400 - 4000 PVDF/Magnet 348,00 350724 63 50 G 2 3/4“ 600 - 6000 PVDF/Magnet 348,00 350725 63 50 G 2 3/4“ 1000 - 10000 PVDF/Magnet 348,00
