Tipps für den erfolgreichen Umstieg
Von der Siebanalyse zur Bildanalyse
Dynamische Bildanalyse (DIA) etabliert sich in immer mehr Industrien und Laboratorien für die routinemäßige Bestimmung der Partikelgröße und Partikelform. Dieser Artikel beschreibt, wie und warum DIA die traditionelle Siebanalyse effektiv ersetzen kann und so dem Anwender neben höherem Informationsgehalt auch eine deutliche Arbeitserleichterung verschafft, ohne dass auf der Siebanalyse basierende Produktspezifikationen geändert werden müssen.
Siebanalyse ist nach wie vor eine Standardmethode zur Bestimmung von Partikelgrößenverteilungen von Pulvern und Granulaten. Sie ist kostengünstig und vermeintlich einfach in der Durchführung, jedoch fehleranfällig und mit einigen Ungenauigkeiten behaftet. Der Zeitaufwand von 15 – 30 Minuten pro Analyse (Einwaage, Rückwaage, Auswertung und Reinigung der Siebe) ist relativ hoch; der erzielte Informationsgehalt dabei eher gering, denn die Menge der Datenpunkte wird von der Anzahl der verwendeten Siebe bestimmt. DIA hingegen liefert üblicherweise innerhalb von 2 – 3 Minuten ein hochauflösendes Messergebnis, das zusätzlich noch die Form der Partikel erfasst und weitgehend automatisch erzeugt wird.
Leider gibt es, wie immer in der Partikelanalytik, systematische Unterschiede zwischen verschiedenen Messmethoden, und die Ergebnisse weichen mehr oder weniger stark voneinander ab. Im Folgenden werden die Unterschiede für Siebanalyse und DIA für verschiedene Materialien diskutiert und Methoden vorgestellt, wie man mit einfachen Mitteln eine verlässliche Korrelation von DIA-Daten und Siebdaten herstellen kann.
Messprinzipien von DIA und Siebanalyse
Das Messprinzip der dynamischen Bildanalyse ist denkbar einfach: ein Partikelstrom wird von einer starken LED-Lichtquelle beleuchtet und ein Kamerasystem erfasst die Partikel als Schattenprojektionen. Die Auswertung der Bilder geschieht im PC über eine leistungsstarke Software. Abb. 1 zeigt die beiden DIA-Systeme Camsizer P4 und Camsizer X2 von Retsch Technology, die 60 bzw. bis zu 320 Bilder pro Sekunde in Echtzeit auswerten. So gelangt man innerhalb kürzester Zeit zu einer hochauflösenden Größenverteilung, basierend auf der Auswertung von Hunderttausenden oder Millionen von Einzelpartikeln (probenabhängig, je nach Größe und Menge der Partikel).
Die Partikelgröße ist nur für kugelförmige Partikel eindeutig definiert. An allen von diesem Zustand abweichenden Partikelformen ist es möglich, verschiedene Abmessungen zu definieren. Abb. 2 zeigt, wie an der 2-D Projektion eines Partikels die Breite (xc min, kleinster Durchmesser), die Länge (xFe max, maximale Länge) oder der Durchmesser des flächengleichen Kreises (xarea) als „Größe“ definiert werden kann. Je nach verwendeter Größendefinition erhält man unterschiedliche Ergebnisse, die alle eine richtige Größenverteilung anzeigen, jedoch unterschiedlichen Informationsgehalt bieten. Anwender, die die Siebanalyse durch DIA ersetzen möchten, werden die Größendefinition xc min verwenden, denn bei der Siebanalyse fallen die Partikel bevorzugt mit ihrer kleinsten Projektionsfläche durch die Maschen, was ihrer Breite entspricht (Abb. 2).
DIA und Siebanalyse von runden Partikeln

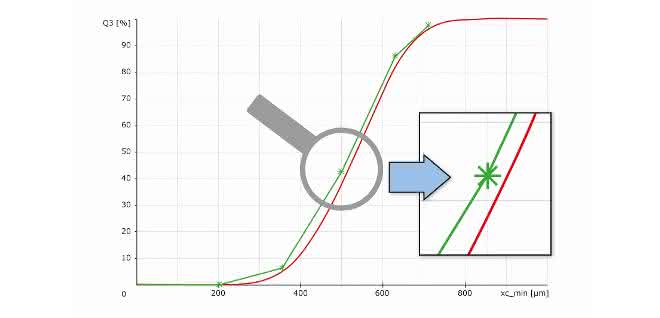

Betrachten wir zunächst ein vermeintlich einfaches Beispiel: nahezu runde Partikel, wie z. B. Pellets, die bei vielen Granulier- und Coatingprozessen entstehen, Glaskugeln, EPS-Partikel, aber auch feine Metallpulver, wie sie im 3D-Druck verwendet werden. Hier würde man keine nennenswerten Unterschiede zwischen DIA und Siebanalyse erwarten. Dennoch zeigt das Messbeispiel in Abb. 3 einen Versatz zwischen dem Ergebnis des Camsizer P4 (Größendefinition xc min) und der Siebung: die Siebanalyse liefert ein scheinbar feineres Ergebnis.
Um diesen Unterschied zu verstehen, muss man die Analysensiebe selbst betrachten. Drahtgewebesiebe werden nach der Norm ISO 3310-1 gefertigt und vor der Auslieferung mit einem optischen System überprüft. In der Norm ist festgelegt, wie stark für ein bestimmtes Sieb die reale Öffnungsweite der Maschen von der nominellen Maschenweite abweichen darf. Überprüft wird die mittlere Öffnungsweite für beide Webrichtungen (Kette und Schuss), die Standardabweichung und die größte vorhandene Masche. Für ein Sieb mit einer nominellen Maschenweite von 500 µm ergibt sich eine Toleranz von ± 16,2 µm für die mittlere reale Maschenweite. Der maximal zulässige Einzelwert beträgt sogar 580,5 µm. Die Konsequenz daraus ist, dass auch bei normgerechten Sieben üblicherweise eine signifikante Anzahl von Maschen vorhanden ist, die z. T. deutlich über der nominellen Öffnungsweite des Siebes liegen, selbst wenn der Mittelwert dieser nahe kommt. Dadurch können auch Partikel durch das Sieb gelangen, die eigentlich zurückgehalten werden sollten, sie werden also als kleiner klassifiziert als sie in Wahrheit sind. Dadurch ist das Siebergebnis im Vergleich zur Camsizer-Analyse scheinbar feiner. Wie stark der Versatz ausfällt, hängt davon ab, wie weit die einzelnen Siebe von der nominellen Maschenweite abweichen.
Zu jedem Analysensieb kann der Hersteller ein Kalibrierzertifikat liefern, auf dem die realen Maschenweiten eingetragen sind. Um Korrelation zwischen DIA und Siebung herzustellen, wird empfohlen, die realen Maschenweiten zu betrachten. Alternativ dazu kann für jedes Sieb ein konstanter Faktor ermittelt werden, der den Effekt der Maschenweite kompensiert, dieser muss aber neu bestimmt werden, wenn ein Sieb ausgetauscht wird. Bei derartigen Proben (runde Partikel, enge Verteilung) sind verschiedene Siebtürme aufgrund der Toleranzen nicht gut untereinander vergleichbar. Die DIA liefert hier genauere und besser reproduzierbare Ergebnisse.
DIA und Siebanalyse von nicht-sphärischen Partikeln
Je nach Partikelform treten bestimmte systematische Unterschiede zwischen DIA und Siebanalyse auf:
Eckige Partikel
Das Prinzip der Siebanalyse beruht darauf, dass die Partikel während des Siebprozesses sehr oft die Gelegenheit bekommen, sich in allen möglichen Orientierungen mit den Sieböffnungen zu vergleichen. Für würfelförmige Modellpartikel lässt sich bei der Siebung beobachten, dass die kleinstmögliche Öffnung, die sie passieren können, ihrer eigenen kleinsten Projektionsfläche entspricht (Abb. 4). Bei der Analysensiebung wird die Kantenlänge des Würfels als seine Größe bestimmt, es handelt sich also um eine Methode, bei der die Partikel in einer bestimmten Vorzugsrichtung charakterisiert werden. Dies ist bei der digitalen Bildanalyse nicht der Fall: hier werden die Partikel in völlig zufälliger Orientierung erfasst. Bestimmt man an den 2-D Projektionen der Modell-Würfel die Breite (xc min), so erhält man für einige Projektionen auch die Kantenlänge, also das gleiche Ergebnis wie bei der Siebung, i. d. R. aber größere Werte. Im Extremfall, wenn die Ecke des Würfels Richtung Kamera zeigt, ist die 2-D Projektion ein Sechseck dessen Breite gleich der Kantenlänge (d) x Wurzel aus 2 beträgt: xc min = d ∙ √2
Das Bildanalysesystem kann dieses Partikel also bis zu 1,414-mal größer messen als das Sieb. Aus diesem Grund ist bei realen Proben mit eckigen Partikeln die Korrelation zwischen Siebanalyse und DIA für die feinen Partikel in einer Verteilung oftmals gut, denn hier „sieht“ das DIA-Gerät die kleinen Projektionsflächen; für das obere Ende der Verteilung wird die Vergleichbarkeit schlechter, denn hier „sieht“ der Bildanalysator die großen Projektionsflächen und das Ergebnis ist gröber als bei der Siebanalyse.
Plattige und linsenförmige Partikel

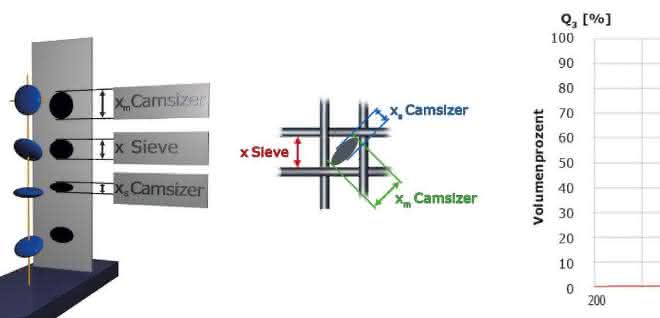

Auch plättchen- oder linsenförmige Partikel treten mit ihrer kleinsten Projektionsfläche durch die Sieböffnungen. Allerdings können sie sich dabei diagonal in der Masche orientieren, so dass die Größe, die bei der Siebung ermittelt wird, ein Wert zwischen Dicke und Durchmesser der Linse ist. Bei zufälliger Orientierung in einem DIA-Gerät kann je nach Orientierung ein kleinerer Wert (Dicke) oder größerer Wert (Durchmesser) bestimmt werden. Dies führt dazu, dass beim Vergleich der Ergebnisse die Summenkurven sich kreuzen: dies ist typisch für plättchenförmige oder abgeplattete Partikel. DIA liefert dabei immer die breitere Verteilung (Abb. 5).
Einfluss der Verteilungsbreite und Siebanpassung
Aus den bisherigen Beobachtungen ergibt sich, dass ein einfacher „Formfaktor“, der die Größenverteilung um einen festen Betrag verschiebt und der oft in der Partikelmesstechnik angewandt wird, für eine verlässliche Korrelation nicht anwendbar ist. Besser geeignet ist der Ansatz, in Abhängigkeit von dem Q3-Wert verschiedene Faktoren einzuführen. Diese Methode muss allerdings scheitern, wenn die Verteilungsbreite der Probe sich ändert. Liegen bei den plättchenförmigen Partikeln wie im Beispiel (Abb. 7) in der Probe sowohl große als auch kleinere Linsen vor, so werden einige von den kleinen Linsen von dem DIA-System als „zu groß“ und einige von den großen Linsen als „zu klein“ charakterisiert, so dass die Unterschiede sich für breitere Verteilungen immer mehr aufheben. Bei engen Verteilungen muss immer stärker „angepasst“ werden, als bei breiten Verteilungen, um eine Korrelation herzustellen.
In der Praxis benötigen DIA-Nutzer, die sehr breite Verteilungen analysieren, oftmals überhaupt keine Anpassungsalgorithmen. Für alle anderen Fälle lässt sich mit einer relativ einfachen Methode die Korrelation für ein bestimmtes Probenmaterial herstellen. Der Bildanalysator misst eine Probe mit Partikeln, die für die Siebanalyse alle fast gleich groß sind. Diese lässt sich über die Aussiebung einer besonders engen Einzelfraktion herstellen. Der Auswertealgorithmus lernt anhand dieses Ergebnisses den elementaren Unterschied zwischen DIA und Siebung für die Partikel mit einer charakteristischen Form; Einflüsse der Verteilungsbreite auf das Ergebnis werden bei dieser Messung eliminiert. Diese Korrelation lässt sich dann auf beliebige Proben mit gleicher Partikelform und größerer Verteilungsbreite anwenden. Je enger die Fraktion dieser Anlernprobe (z. B. 600 µm – 630 µm oder 1,12 mm – 1,18 mm), desto besser funktioniert hinterher der Anpassungsalgorithmus (Abb. 6).
In diesem Kontext sollte erwähnt werden, dass sich Ergebnisse aus der DIA nicht sinnvoll an fehlerhafte Siebergebnisse anpassen lassen. Zunächst muss also sichergestellt werden, dass die Siebanalyse normgerecht durchgeführt wurde und die verwendeten Messmittel sich in einwandfreiem Zustand befinden. Verschlissene oder gar beschädigte Siebe sind zu ersetzen. Die Analysensiebung muss so lange fortgesetzt werden, bis auf allen Sieben Massenkonstanz erreicht ist. Ein häufiger Fehler bei der Siebanalyse ist die Aufgabe zu großer Probenmengen. Die Siebe werden dadurch überladen, Maschen durch Klemmkörner blockiert und kleine Partikel am Durchtritt durch das Sieb gehindert (Abb. 7). Manche Anwender sparen sich die Prozentrechnung, indem sie immer 100 g verwenden, denn dann ist bei der Auswertung immer „Gramm gleich Prozent“. 100 g kann für viele feine oder eng verteilte Proben aber schon deutlich zu viel Material sein.
Ein weiterer Nachteil: Bei der Einwaage einer bestimmten Menge entsteht keine repräsentative Teilprobe, bei breiten Verteilungen ist dieser Fehler durch Segregation im Schüttgut besonders dramatisch. Besser ist es, einen Probenteiler zu verwenden und die gesamte Teilprobe der Siebung zuzuführen. Zu Vergleichszwecken sollte idealerweise die exakt gleiche Teilprobe zuvor mit DIA analysiert werden.
Fazit
Dynamische Bildanalyse ist eine hochpräzise und zuverlässige Methode zur Charakterisierung der Partikelgröße und Partikelform von Schüttgütern. Im Vergleich zur traditionellen Siebanalyse bietet die DIA eine wesentliche Arbeitserleichterung und deutlich höheren Probendurchsatz sowie wertvolle Zusatzinformationen über das vorliegende Probenmaterial. Dank ausgefeilter materialspezifischer Korrelationsalgorithmen ist es möglich, Ergebnisse zu erzielen, die mit der Siebanalyse sehr genau und sehr zuverlässig übereinstimmen. Allerdings sollten bei der Interpretation der Ergebnisse auch die Limitierungen der Siebanalyse berücksichtigt werden.
AUTOR
Kai Düffels, Applikationsspezialist
RETSCH Technology GmbH, Haan
