FachbeitragVakuum fürs Labor
Für spezielle Vakuum-Verfahrenstechniken wie z.B. die Gefriertrocknung, das Plasmaätzen und die Feinvakuum-Destillation werden chemiebeständige Vakuumerzeuger mit erreichbaren Enddrücken bis 10-3 mbar benötigt. In den meisten Fällen kommen hierfür zweistufige, ölüberlagerte Drehschiebervakuumpumpen zum Einsatz.
Seite [2 von 2]
 | | | Bild 2 von 2 | | | |

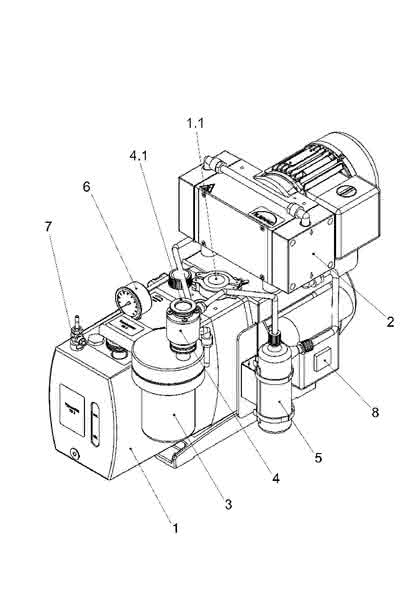

Bild 3: ILMVAC-chemvac-Kombipumpstände P 12 Z –301, P 23 Z–301
1.1 – zweistufige Drehschiebervakuumpumpe Typen P 12 Z, P 23 Z
1.1 – Saugstutzen des Pumpstandes (Drehschiebervakuumpumpe)
2.1 – zweistufige, chemiebeständige Membranpumpe Typ MPC 301 Zp
3.1 – Auspuff-Filter
4.1 – Überdruckventil
4.1 – Druckstutzen des Pumpstandes (Überdruckventil)
5.1 – Kondensatabscheider
6.1 – mechanisches Vakuum-Messgerät
7.1 – Gasspüleinrichtung (Bubbler)
8.1 – Netzschalter
