PartikelmessgeräteMessung von Partikelform und -größe

Die beiden Partikelmessgeräte Analysette 28 ImageTec (Nass-Messung) und ImageSizer (Trocken-Messung) von Fritsch sind für alle Anwendungen, in denen genaue und reproduzierbare Messergebnisse zur Partikelform und -größe benötigt werden.

sep
sep
sep
sep

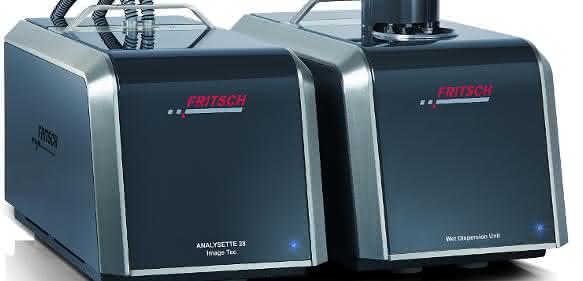

Partikelmessgerät Analysette 28 ImageTec

Über die optische Analyse von Partikelform und -größe werden beschädigte Partikel, Verunreinigungen, Agglomerate oder Über- und Unterkorn genau und schnell erkannt und können auch in Einzelbildern betrachtet werden. Gleichzeitig bietet sie eine schnelle und effiziente Partikelgrößenmessung. Dabei liegt die Messdauer je nach Probenmenge unter 5 min - eine schnelle Alternative zur Siebung.

Weitere Merkmale:

  • Extra weiter Messbereich, individuell anpassbar.
  • Hochleistungskamera mit robusten Objektiven.
  • Schnelles, einfaches Arbeiten durch SOP-Steuerung.
  • Leistungsfähige integrierte Bildanalysesoftware ISS.
  • Umfassende Bibliothek zur Morphologiebeschreibung.
  • Nützliche Tools zur optimalen Qualitätsüberwachung.
  • Praktischer Reportgenerator zur individuellen Darstellung der Ergebnisse.
Anzeige
Partikelmessgerät Analysette 28 ImageSizer

Mit dem Prinzip der dynamischen Bildanalyse bieten beide Modelle die gleichen Vorzüge wie eine Mikroskopanalyse, erfassen jedoch durch den voll automatischen Prozess bis zu 30 Bilder pro Sekunde und damit eine wesentlich größere Anzahl von Partikeln. Wie im Mikroskop sehen Sie das Analyseergebnis direkt ohne komplizierte Auswertung. Der besondere Vorteil: Statt nur eines Bildes kann eine beliebige, frei definierbare Anzahl von Bildern aufgenommen und ausgewertet werden.

Leistungsstarke Kamera
Das Herzstück der Analysette 28 ist eine 5-Megapixel-Industriekameras, die höchste Auflösung auch bei kleinsten Partikeln ermöglicht. Große und kleine Partikel können direkt in einem Bild erfasst, angezeigt, bearbeitet und gelöscht werden. Die Objektive sind für den industriellen Einsatz optimiert: Mit einem einfachen, robusten Design und hermetisch gegen Staub und Feuchtigkeit abgedichtet sichern sie jederzeit eine präzise opto-mechanische Einstellung und eine hochwertige optische Leistung.

Einzelbildanalysen

Einfachste Auswertung auf einen Blick
Auch die Auswertung der Messergebnisse ist sehr einfach. Dazu zeigt die Auswertesoftware ISS jedes erfasste Partikel eindeutig als Datenpunkt in der sofort verfügbaren Fritsch-Cloud. Seine Position in dieser Wolke zeigt die für Sie wirklich wichtige Information zur Morphologie. Dabei wählen Sie völlig frei, welche Aussage Sie interessiert: z. B. die Rundheit in Abhängigkeit vom Minimalen Feret-Durchmesser, das Aspektverhältnis, aufgetragen über die Löchrigkeit, oder die Konvexität als Funktion des Partikelquerschnitts. Besonders praktisch: Lassen Sie sich mehrere Messungen gleichzeitig in einer Grafik anzeigen und erkennen Sie so sofort die Unterschiede zwischen den jeweiligen Proben.

Modell ImageTec zur Nass-Messung von Suspensionen und Emulsionen in einem Messbereich von 1 µm bis 2,8 mm.

  • Bis zu 5 apochromatische Objektive,
  • einzigartiger Objektivrevolver,
  • extrem leise Dispergierung mit starker Pumpleistung,
  • beleuchtetes Dispergierbad.

Modell ImageSizer zur Trocken-Messung von Pulvern und Schüttgütern in einem Messbereich von 20 µm bis 20 mm.

  • Bis zu 4 telezentrische Objektive,
  • variable Messzeit,
  • praktisches Clean-Design des Messraums,
  • Probenzuführung über Zuteilrinne,
  • Partikelkonzentration dank AutoCheck-Funktion,
  • absolut verzerrungsfreie Abbildungen durch bi-telezentrische Objektive.
