Offene und gekapselte Systeme

Längenmesssysteme

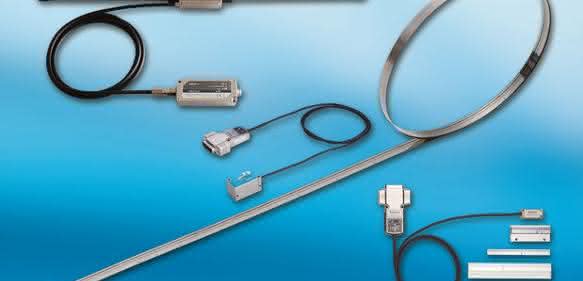

Mitutoyo hat drei neue Längenmesssysteme ins Programm aufgenommen. Sie kommen zum Einsatz, wo es auf äußerste Genauigkeit ankommt – z.B. in Messmaschinen und -geräten sowie in NC-Werkzeugmaschinen. Im Portfolio befinden sich sowohl Modelle mit inkrementaler Positionswerterfassung als auch mit absoluter Erfassung, bei der jede Punktmessung bezogen auf einen festen Bezugspunkt erfolgt und sich ein Zurücksetzen auf den Nullpunkt erübrigt.

Metallband-Längenmesssystem ABS ST1300

Das offene Metallband-Längenmesssystem ABS ST1300 eignet sich besonders für Automationen mit großen Verfahrwegen. So erreicht es – abhängig vom NC-Controller – eine Verfahrgeschwindigkeit von bis zu 8 m/s bei einer maximalen effektiven Messlänge von enormen 12 m. Die Auflösung beträgt dabei nur 1 nm; bei 20 °C bietet der ABS ST 1300 eine Genauigkeit von 10 µm. Diese absoluten Längenmesssysteme basieren auf optischer Positionserfassung und sind damit unempfindlich gegen Öl und Staub. Der ABS ST1300 lässt sich an Fanuc-, Mitsubishi-, Yasakawa- und Panasonic-NC-Systeme anschließen.

Für den Einsatz in besonders beengten Positionen in Sondermaschinen und Messbänken konzipiert ist das inkrementale Längenmesssystem ST46-EZA, das wahlweise als Glas- oder Metallband-Maßstab geordert werden kann und obendrein in vier bzw. zwei verschiedenen Messbereichen verfügbar ist. Je nach Variante erreicht die Auflösung dabei bis zu 0,05 µm. Das Messsystem verwendet ein RS 422/2Vpp Ausgangssignal für eine schnelle Verbindung zum Controller.

Anzeige

In Hochgeschwindigkeits-Bearbeitungzentren wie Dreh- und Schleifmaschinen kommt das neue gekapselte Absolut-Längenmesssystem AT 500 zum Einsatz, das nun mit einer Siemens Drive-CLiQ-Schnittstelle aufwartet. Die S-Serie ist resistent gegen Erschütterungen von bis zu 35 g und Vibrationen bis zu 20 g. Die hochgenaue H-Serie bietet dank Temperaturkompensation eine Genauigkeit von 2+2L/1000(µm). Die Auflösung beträgt wahlweise 1 oder 10 nm. Die Verfahrgeschwindigkeit von bis zu 2,5 m/s macht ihn laut Mitutoyo zu einem der schnellsten gekapselten Systeme.
